Выбор материалов и система размеров Пиги для очистки трубопровода компании «Шэньян Вэньшэн приборы и оборудование», подходящих для трубопроводных проектов с разнообразными условиями эксплуатации по всему миру

Компания «Шэньян Вэньшэн приборы и оборудование» имеет возможность осуществлять научно-исследовательские разработки, массовое производство и экспортную поставку Пиги для очистки трубопровода для всех сценариев эксплуатации: внутренних и зарубежных магистральных нефтегазовых трубопроводов, зарубежных нефтеперерабатывающих и химических объектов, международных подводных трубопроводов и трансграничных водопроводных проектов. Размеры продукции соответствуют как внутренней номинальной системе DN трубопроводов, так и международным стандартам труб по дюймам, подходят для основных эксплуатационных режимов зарубежных трубопроводов Юго-Восточной Азии, Центральной Азии, Ближнего Востока, высокогорных холодных зон России, нефтеперерабатывающих предприятий Европы и Америки, прибрежных нефтегазовых месторождений. В данном обзоре рассмотрены Пиги для очистки трубопровода собственного производства компании «Вэньшэн».

1. Классификация материалов основных узлов Пиги для очистки трубопровода и стандарты выбора по условиям эксплуатации внутри страны и за рубежом

Вся линейка механических Пиги для очистки трубопровода компании «Шэньян Вэньшэн приборы и оборудование» состоит из двух основных конструктивных узлов: эластичных уплотнительных функциональных деталей и жёстких каркасных опорных элементов. Оба типа узлов поставляются с сертификатами проверки материалов на китайском и английском языках. Компания подбирает комплектующие с учётом параметров внутренних трубопроводов, разных транспортируемых сред за рубежом, температуры окружающей среды, типов антикоррозионных облицовок труб и степеней коррозионного воздействия сред. Это обеспечивает герметичность и долговечность при очистке трансграничных трубопроводов, сохраняет целостность труб и адаптируется к разнообразным условиям эксплуатации трубопроводов по всему миру.

(I) Эластичные уплотнительные детали

Эластичные уплотнительные элементы являются основными функциональными узлами Пиги для очистки трубопровода, они напрямую определяют перепад давления герметизации, срок службы при истирании и устойчивость к набуханию от транспортируемых сред. Все составы материалов соответствуют внутренним отраслевым нормам и общим стандартам нефтегазовой отрасли за рубежом. Выделяют пять специализированных материалов для разных условий эксплуатации внутри страны и за границей:

Универсальный вариант для нефти, газа и воды при нормальной температуре (отечественный высокоизносостойкий литой полиуретан / атмосферостойкий хлоропреновый каучук)

Технические показатели: твёрдость по Шору 85A~95A, прочность на разрыв ≥8 Н/мм, циклические испытания на износ ≥300 циклов;

Условия применения: городские газовые и сборочные нефтепроводы внутри страны; обычные трубопроводы сырой нефти, природного газа, муниципальных водопроводов и канализации при нормальной температуре в Центральной и Юго-Восточной Азии за рубежом. Данный материал является стандартным уплотнителем для всех внутренних и зарубежных проектов.

Специальный вариант для нефтепродуктов и лёгких растворителей зарубежных нефтеперерабатывающих предприятий (импортный гидролизостойкий полиуретан на основе MDI/TDI)

Технические показатели: коэффициент объёмного набухания менее 1,5% при длительном погружении в бензин и дизтопливо, материал устойчив к гидролизу и набуханию от транспортируемых сред;

Условия применения: магистральные трубопроводы нефтепродуктов внутри страны и за рубежом, трубопроводы транспортировки лёгких органических растворителей и нефтесодержащих стоков зарубежных нефтеперерабатывающих предприятий. Предотвращает сбой очистки из-за набухания и деформации уплотнителей, подходит для нефтеперерабатывающих проектов Ближнего Востока и Юго-Восточной Азии.

Пищевой специальный вариант для чистых трансграничных водопроводов (пищевой полиуретан без выделения вредных веществ)

Техническое обоснование: прошёл специальные внутренние проверки материалов, контактирующих с пищевыми продуктами, одновременно соответствует европейским и американским стандартам безопасности оборудования для транспортировки пищевых жидкостей. Не содержит пластификаторов и не выделяет тяжёлые металлы и вредные вещества;

Условия применения: трубопроводы транспортировки жидкостей пищевого производства и муниципальные водопроводы питьевой воды внутри страны; зарубежные пищевые производства Европы и Америки, трубопроводы чистой воды и фармацевтических чистых сред, исключают вторичное загрязнение транспортируемых веществ.

Морозостойкий специальный вариант для холодных зарубежных трубопроводов (модифицированный полиуретан с повышенной устойчивостью к низким температурам)

Результаты низкотемпературных испытаний: при температуре -40 ℃ материал не затвердевает и не растрескивается, эластичность и герметичность сохраняются стабильно;

Условия применения: зимние уличные трубопроводы северных регионов Китая, магистральные нефтегазовые трубопроводы Дальнего Востока России и высокогорных холодных зон Центральной Азии, трубопроводы станций низких температур в высокоширотных зарубежных регионах.

Специальный вариант для облицованных антикоррозионных трансграничных трубопроводов (мягкий полиуретан низкой твёрдости)

Особенности эксплуатации: низкая твёрдость материала, отсутствие острых краёв и углов, минимальный риск царапания внутренней поверхности труб;

Условия применения: внутренние и зарубежные трубопроводы с облицовкой из пластика, тефлона и эпоксидного покрытия; химические трубопроводы с антикоррозионной облицовкой Европы и Америки за рубежом. При эксплуатации не повреждает исходную антикоррозионную облицовку труб.

(II) Жёсткие каркасные опорные элементы

Каркас несёт нагрузку, предотвращает деформацию и коррозию всего оборудования. Все металлические заготовки поставляются с сертификатами производителя на китайском и английском языках, готовые изделия проходят унифицированную антикоррозионную обработку. Представлены четыре вида металлических материалов для трубопроводов с разной степенью коррозии и условиями эксплуатации в разных регионах внутри страны и за границей:

Универсальный стандартный каркас (углеродистая сталь для сосудов под давлением)

Технологический стандарт: цельносварная конструкция, две стадии антикоррозионной обработки: пескоструйная очистка от ржавчины и покрытие эпоксидной цинконаполненной краской;

Преимущества: стабильная несущая способность конструкции, контролируемая общая стоимость;

Условия применения: стандартные внутренние трубопроводы природного газа, сырой нефти, муниципальных водопроводов и канализации; трансграничные трубопроводы нефти, газа и нефтепродуктов без сильной коррозии во внутренних районах Юго-Восточной Азии и Ближнего Востока, является стандартным комплектующим для обычных внутренних и зарубежных проектов.

Каркас для чистых трансграничных трубопроводов слабой коррозии (нержавеющая сталь марки 304)

Свойства: не поддаётся ржавчине, не выделяет ионы металлов, устойчив к слабокислой и слабощелочной коррозии;

Условия применения: внутренние трубопроводы циркуляции пресной воды, химические технологические трубопроводы слабой коррозии; водоочистные станции и трубопроводы тонкой химии слабой коррозии Европы, Америки и Юго-Восточной Азии за рубежом, соответствуют требованиям контроля чистоты транспортируемых сред зарубежных проектов.

Каркас для трубопроводов сильной коррозии и морских объектов с высоким содержанием серы за рубежом (нержавеющая сталь марки 316L)

Основная антикоррозионная устойчивость: сопротивляется коррозии от сероводорода (H₂S), коррозии от хлоридов морской воды, длительному воздействию слабых кислот;

Условия применения: внутренние сборочные нефтегазовые трубопроводы с высоким содержанием серы, прибрежные подводные трубопроводы; нефтяные месторождения с высоким содержанием серы Ближнего Востока, прибрежные нефтеперерабатывающие предприятия Юго-Восточной Азии, офшорные нефтегазовые платформы за рубежом, трансграничные подводные нефтегазовые трубопроводы. Массовые партии продукции поставляются на экспортные проекты морских инженерных объектов за рубежом.

Облегчённый короткий каркас для станционных узлов (алюминиевый сплав 6061)

Преимущества: значительно снижена масса оборудования, требуется меньший перепад давления для движения Пиги для очистки трубопровода;

Условия применения: узкие камеры задвижек и короткие трубопроводы с малым перепадом давления внутри страны; малые и средние нефтеперерабатывающие станции за рубежом, компактные трубопроводы в блочном исполнении за рубежом, специализированные Пиги для очистки трубопровода для двусторонней очистки трансграничных трубопроводов.

1. Полный диапазон размеров Пиги для очистки трубопровода

Пиги для очистки трубопровода производства компании «Шэньян Вэньшэн приборы и оборудование» выпускаются с номинальным диаметром от DN50 до DN1400, полностью соответствуют международным стандартам нефтегазовых труб от 1 до 56 дюймов. Система размеров совместима как с внутренними трубопроводами по национальному стандарту Китая, так и с международными нормами ASME, API для труб за рубежом, разделяется на стандартные размеры из наличия и нестандартные размеры под заказ. Для всех типоразмеров предоставляются чертежи на китайском и английском языках, протоколы проверки допусков размеров, удовлетворяющие потребностям закупок внутренних инфраструктурных объектов, экспорта нефти и газа за рубеж, трансграничных водопроводных проектов и международных морских инженерных проектов.

(I) Стандартные размеры из наличия (DN50~DN1200 / 1”~48”)

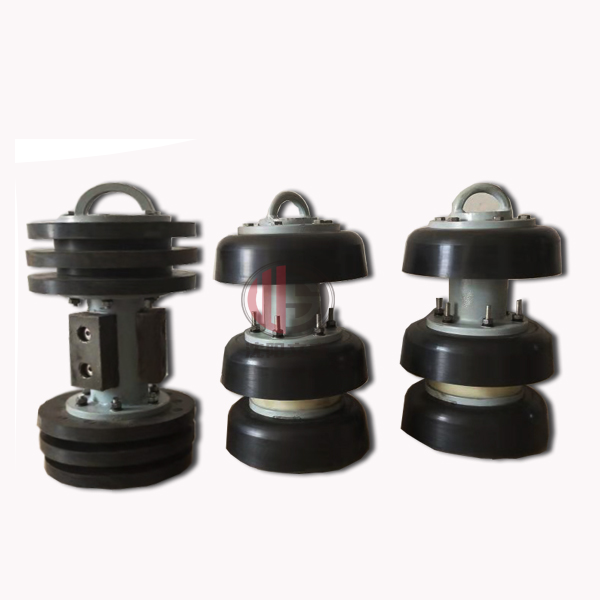

Вся линейка диаметров DN50–DN1200 (соответствует 1–48 дюймам) постоянно хранится на складе, после оформления заказа возможна быстрая организация производства и экспортная отгрузка. Линейка продукции включает Полиуретановый чашеобразный пиг для трубопровода, Полиуретановый плоский пиг для трубопровода, двухсторонний пиг, Elastic scraper pig, Полиуретановый пиг с измерением диаметра для трубопровода, разборный Очистительный шар для трубопровода, Полиуретановый пенный пиг для трубопровода, Полиуретановый скребок со стальной щёткой, Support for the pig, пенные пиги с износостойким покрытием и другие изделия. Подходит для оперативной поставки большинства малых и средних зарубежных нефтегазовых, муниципальных и нефтеперерабатывающих проектов по всему миру.

(II) Нестандартные размеры под заказ (DN1300, DN1400 / 52”, 56”)

Размеры DN1300 (52 дюйма) и DN1400 (56 дюймов) не хранятся на складе, возможна индивидуальная настройка всей линейки Пиги для очистки трубопровода под требования заказчика. Имеются примеры массовой поставки для крупных внутренних и зарубежных магистральных трубопроводов и офшорных нефтяных проектов за рубежом.

Нестандартные изделия подходят для специальных сценариев эксплуатации трубопроводов внутри страны и за границей: трубопроводы нестандартной толщины стенки, эксцентриковые трубопроводы, овальные облицованные трубопроводы, толстостенные трубопроводы с облицовкой из пластика или тефлона для трансграничных объектов с повышенной антикоррозионной защитой.

Гарантии производства и отгрузки: предприятие располагает производственным цехом с ЧПУ площадью 7000 м², оснащённым полным набором оборудования для резки с ЧПУ, сварки и заливки полиуретана. Стандартный срок изготовления одной партии нестандартной продукции составляет 15–25 дней, что позволяет соблюдать сроки строительства ключевых внутренних, трансграничных и генеральных зарубежных проектов, возможна отгрузка полными контейнерами на экспорт.

На этом наш обзор завершается. Все вышеизложенные сведения представлены исключительно для ознакомления. Мы осуществляем индивидуальное производство под фактические требования каждого проекта. Приглашаем оставлять комментарии с вопросами. Спасибо за просмотр!
